Kubernetes自定义调度器

• Metadata
  • Link: Project__k8s 自定义调度器
  • Date: [[2022-10-26_周三]]
  • Tag: #云原生/kubernetes
  • Index: Kubernetes 云原生操作系统
  • Repo: potapotato/my-scheduler: k8s custom scheduler (github.com)

---

介绍

其实想自定义调度器是一件非常简单的事情，可无奈的是很难检索到相关博客或者资料，经过苦心寻找最终还是在 这篇博客 上找到了答案。想要自定义调度器，必须先要理解和会用 Client-go ，想要和 Kubernetes 的 APIServer 交互这是必不可少的

基本原理

既然要自定义调度器，那就要知道调度器的输入和输出是什么，其实很简单。

• 输入：未调度的 Pod
• 输出：给未调度的 Pod 的 Spec.NodeName 字段赋值，并发送给 APIServer

由于 k8s 优秀的设计，使得各个组件直接相互解耦，只需通过 APIServer 来通信。调度器只需要告诉 APIServer 该 Pod 要调度到那里，具体调度是由 Kubelet 负责的。

为此，就需要拿到未调度的 Pod，想拿到未调度的 Pod 有两种方式：

1. 通过 Clients 客户端对象 去 Watch APIServer 中的 Pod 资源，一旦发生 ADDED 事件，则说明有新的Pod加入，此时去处理即可。
2. 通过 [[Client-go#4. Informer]] 作为缓存，然后同样监听 Informer 中提供的 PodInformer 的 ADDED 事件即可。

   两者本质是一样的，但是更推荐使用 Informer，降低 APIServer 的压力

拿到了未调度的 Pod 后，还需要执行以下操作：

• 查看一下 Spec.ScheduleName 是不是当前写的调度器的名字，如果是则运行自己的调度逻辑，找出合适的node并给 Spec.NodeName 赋值
• 将选择的节点和待调度的 pod 进行 bind 操作
• 手动发送一个 Scheduled 事件以便进行监控

简单实现

为了简单起见，只写一个简单的随机调度器，主要是为了研究如何从零写一个调度器

源码解析：

1. 创建clientset，也即创建一个和 APIServer 沟通的客户端

       // 创建配置
       config, err := clientcmd.BuildConfigFromFlags("", "config")
       if err != nil {
           panic(err.Error())
       }

       // 创建 clientset
       clientset, err := kubernetes.NewForConfig(config)
       if err != nil {
           panic(err.Error())
       }

2. 使用 watch 进行监听
   有了客户端后，接下来要做的就是通过 watch 建立一个长链接，监听 pod 资源的改变

   注意这里指定了一个 FieldSelector ，只监听 schedulerName 等于当前调度器的且未被调取的 pod

       watch, err := clientset.CoreV1().Pods("").Watch(context.TODO(), metav1.ListOptions{
           FieldSelector: fmt.Sprintf("spec.schedulerName=%s,spec.nodeName=", schedulerName),
       })

       if err != nil {
           panic(err.Error())
       }

   这里获取到的 watch 是一个 chan 对象，只要 pod 资源发生变化，那么变化的事件就会通过该通道传递。因此我们需要去遍历该通道，等待我们期待的 ADDED 事件

3. 执行调度算法

   fmt.Println("start watching ...")
       for event := range watch.ResultChan() {
   		// 判断事件类型
           if event.Type != "ADDED" {
               continue
           }
           p := event.Object.(*corev1.Pod)
           fmt.Println("found a pod to schedule:", p.Namespace, "/", p.Name)

           // 调度
           scheduledNode, err := ChooseFitNode(clientset)
           fmt.Printf("schedule the pod to %s\n", scheduledNode.Name)

           if err != nil {
               panic(err.Error())
           }

   当发现 ADDED 事件时，则通过该 pod 去执行调度算法（这里是一个随机选择的算法）

随机选择算法如下：

func ChooseFitNode(clientset *kubernetes.Clientset) (*corev1.Node, error) {
    nodes, _ := clientset.CoreV1().Nodes().List(context.TODO(), metav1.ListOptions{})
    if len(nodes.Items) == 0 {
        return nil, fmt.Errorf("no nodes can be scheduled")
    }
    return &nodes.Items[rand.Intn(len(nodes.Items))], nil

}

4. bind操作
   当找到合适的 node 后，就可以将该 node 和 pod 进行绑定

   // bind 操作
   		clientset.CoreV1().Pods(p.Namespace).Bind(context.TODO(), &corev1.Binding{
   			ObjectMeta: metav1.ObjectMeta{
   				Name:      p.Name,
   				Namespace: p.Namespace,
   			},
   			Target: corev1.ObjectReference{
   				APIVersion: "v1",
   				Kind:       "Node",
   				Name:       scheduledNode.Name,
   			},
   		}, metav1.CreateOptions{})

5. 最后发送一个 Scheduled 事件，方便监控

   // 发送一个 `Scheduled` 事件，以便监控
   		timestamp := time.Now().UTC()
   		message := fmt.Sprintf("schedule pod %s/%s to node %s\n", p.Namespace, p.Name, scheduledNode.Name)
   		clientset.CoreV1().Events(p.Namespace).Create(context.TODO(), &corev1.Event{
   			Count:          1,
   			Message:        message,
   			Reason:         "Scheduled",
   			LastTimestamp:  metav1.NewTime(timestamp),
   			FirstTimestamp: metav1.NewTime(timestamp),
   			Type:           "Normal",
   			Source: v1.EventSource{
   				Component: schedulerName,
   			},
   			InvolvedObject: v1.ObjectReference{
   				Kind:      "Pod",
   				Name:      p.Name,
   				Namespace: p.Namespace,
   				UID:       p.UID,
   			},
   			ObjectMeta: metav1.ObjectMeta{
   				GenerateName: p.Name + "-",
   			},
   		}, metav1.CreateOptions{})

6. 编写一个 pod 并指定 Spec.scheduleName为当前调度器名字

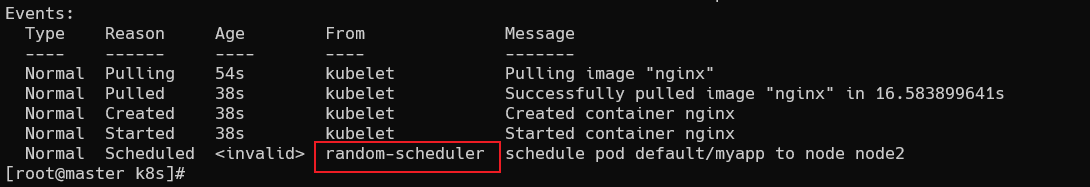

   运行结果：



Informer 版实现

虽然只是将 watch 修改为了 Informer 进行缓存，但整体实现起来还是有在较大差别

首先是 Scheduler 的定义

type Schedule struct {
	// 调度器名字
	scheduleName    string
	// 和apiserver交互的客户端
	client          *kubernetes.Clientset
	// informer的工厂
	informerFactory informers.SharedInformerFactory
	// 工作队列
	queue           chan *v1.Pod
}

具体原理是：

• 从 informerFactory 中获取 informer 对象，并绑定对应资源的监听事件，当发生 ADDED 时，将对应的 pod 送入工作队列中
• 启动所有 informer ，并死循环执行调度函数
• 调度函数负责从工作队列从获取 pod 并进行后续的调度和bind，发送事件等操作

具体源码见 potapotato/my-scheduler: k8s custom scheduler (github.com)
